DIY Arduino - 從洗電路板開始！（1）

基本上這個系列的教學（分三篇）是以我自己本身也非電子相關背景的方法來寫的，所以我相信只要東西都弄到要自己如法炮製一樣能完成，建議以前有自己將.hex檔案燒錄進晶片中的經驗者，或是你已經有一塊Arduino的板子才建議你可以考慮自己試著DIY一片Arduino，因為最後要將Arduino Bootloader（目前最新的版本是 UNO ）燒錄進ATmega328P-PU有點麻煩，有官方的Arduino板子可以把它當ISP去燒錄晶片會比較方便，不然就是自己製作一條ISP燒錄線（第二篇會提到），我也有看到露X拍賣有賣已經燒錄進Arduino Bootloader的晶片了，至於Arduino的介紹我想去咕狗能找到很多很不錯的說明在這裡我就不提了。



Step1 - 材料準備：

關於以下材料以及工具你可以去一些比較有名的電子街找都可以找的到，我自己本身高雄人在長明街找都有，壓克力去十全路的壓克力行割，不過塑膠盆要去小X百貨找。

List：

• 感光電路板
• 壓克力板（一定要透明，面積比感光電路板大即可）
• 日光燈檯燈（是白色日光燈管的即可，我用的約24W）
• 投影片
• 圖檔：http://dl.dropbox.com/u/16634624/DIY%20Arduino_files/pattern.jpg （取自http://www.theparsley.com/arduino/diy/） or groboduino
• 顯影劑
• 蝕刻劑＋蝕刻劑回收劑（ or 氯化鐵，電子材料行一瓶５０NT已調成液狀）
• 藥用酒精（可有可無，很大一瓶暗褐色瓶身很便宜約50NT）
• 磅秤
• 量杯
• 軟毛刷
• 噴霧器
• 一大一小臉盆（大的要能容下小的）
• 手持式電鑽
• 鑽頭（0.8mm X 2 、2.5mm X 1、3.0mm X 1）
• 奇異筆
• 美工刀
• 剛尺（15cm以上即可）

Step2 - PCB DIY：

先進行顯影劑的調配比例上是1：20，以18克來說要加大約360cc左右的水去稀釋。

調配好之後可以先放著，接著準備好感光電路板、壓克力板、投影片、日光燈檯燈來做曝光的動作。

PS：如果沒有列表機可以帶著圖檔還有投影片去影印行請人用碳粉影印印一張。

有一點要注意的是感光電路板隨著一季要增加10%的曝光時間，比如我的是2010/10/06製造，所以現在要多增加20%的曝光時間就是變成要曝光12分鐘。

接著我們可以把感光板上的保護膜撕掉放上我們的投影片再壓上壓克力板。

PS：投影片印有碳粉的那一面要朝上，否則最後洗出來的板子會是相反的。

接著就可以開始曝光，記得檯燈離壓克力板大約要五公分。

在曝光的同時可以去稀釋我們的顯影劑了，這樣曝光完成的同時就可以馬上去洗掉感光劑了，把剛剛分好的顯影劑放到量杯中然後加入清水調配一下最後倒進噴霧器即可。

一開始將感光板噴上顯影劑時不會馬上顯影，大約等個一兩分鐘後會慢慢出現電路，可以用毛刷輔助，不要太用力輕輕掃過即可，另外建議拿板子那隻手可以帶上清潔手套，因為那顯影劑是強鹼（沒記錯的話是氫氧化鈉）。

當把多餘部份都洗掉的時候就可以用大量清水清洗板子接著準備下一步了。

接著一樣來調配蝕刻劑，至於比例要看一下在進行調配，比如我這是1:3左右我用162公克所以要加入約486cc的水去調配，然後還要煮一鍋熱水（到達沸點即可），接著在大的盆子中倒入熱水小盆子中倒進剛剛調配好的蝕刻液，接著放入剛剛顯影完成的感光電路板慢慢等即可（要放在蝕刻液水平下，過程中晃動會加速蝕刻！）。

大約十五分鐘後會發現電路板旁邊開始慢慢有蝕刻的效果了！

最後快完成的時候就把它拿起來一樣用大量清水洗淨然後電路板蝕刻的部份就完成了，記得將蝕刻液回收劑倒入蝕刻劑中，過一兩天會有藍色沈澱物那個就可以直接拿去垃圾車倒，千萬不要直接倒進水溝污染環境！

PS：快完成時不要讓它泡太久！

最後快完成時拿起來會發現電路上的感光劑沒有完全洗掉，這時候可以用藥用酒精把它擦拭掉。

加入少許酒精會發現電路上的感光劑慢慢退去，這時用衛生紙吸一點酒精慢慢擦拭就可以完全去除感光劑了。

PS：其實感光劑還在最後焊接完成的時候一樣能正常工作，只是說有時候摸到會被染色。

完成！

PS：有些地方看起來有點被洗掉，你可以用電錶量測是否斷路，或者是用兩個三號電池加上220ohm的電阻以及一個LED燈去量測能否導通！

Step3 - 鑽孔裁切：

首先準備好奇異筆、剛尺、美工刀。

然後在電路板上畫上你要裁切的大小，正反面都要而且要一致，接著在線上用美工刀＋剛尺輔助來回割個幾十次，一樣正反面都要。

然後將面積較小的部份露出桌子，較大的部份壓在桌上，然後對露出的部份向下施力即可折斷裁切好的板子。

接著拿出鑽頭與電鑽，電鑽大約470NT就可以取得不會太貴。

電路板上要焊接元件的孔用0.8mm的去鑽，孔的前後都要鑽之後放元件會比較好穿過。

安裝鑽頭的方法很簡單，將夾頭放鬆取出裡面的套筒然後換上適合0.8mm鑽頭的套筒即可。

換完之後將夾頭轉到快要到緊的位置，接著放入鑽頭然後就可以旋緊夾頭。

接著就可以幫電路板鑽洞啦！

鑽完之後在電路板找四個位置畫上十字記號，等等要鑽讓支撐銅柱穿過的位置。

然後拿出0.8mm、2.5mm、3.0mm（最大尺寸依你的銅柱螺牙直徑來決定）的鑽頭依序鑽孔。

PS：因為如果直接鑽3.0mm會因為手持鑽頭本身轉速快，但沒辦法像鑽床調整變速箱，所以會造成很大的振動有可能會損壞電路板，因此先用0.8mm導中心孔在上2.5mm最後用3.0mm挖大即可，一樣前後都鑽一次！

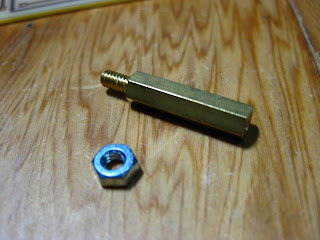

最後就可以安裝上我們的支撐銅柱（電料行應該都有賣）了，不過在此先不用安裝可以等待焊接（第二集）完元件在安裝即可。

完成！
